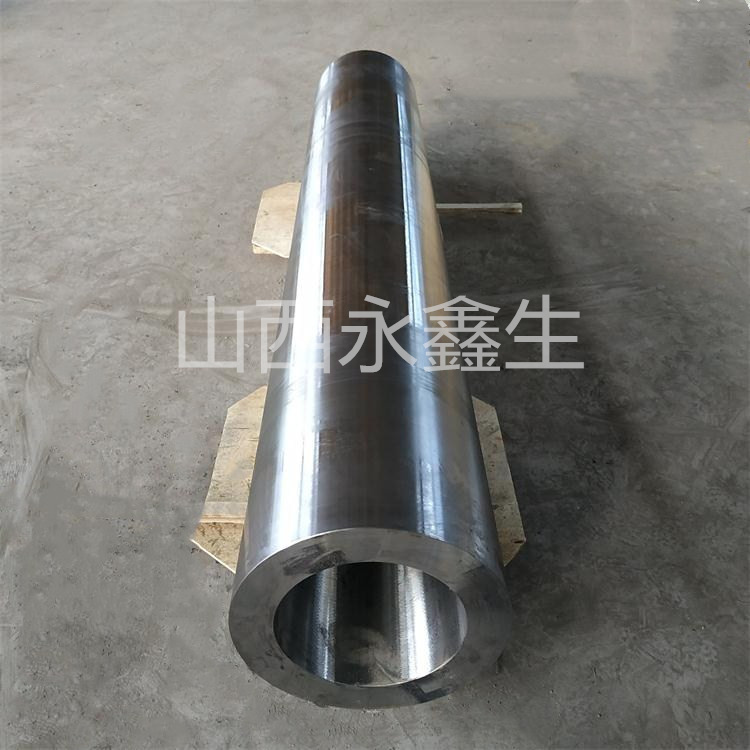

在工業(yè)領(lǐng)域，F91鍛管鍛件憑借其優(yōu)異的性能，在高溫高壓環(huán)境下發(fā)揮著關(guān)鍵作用。山西永鑫生重工在F91鍛管鍛件的鍛造方面積累了豐富的經(jīng)驗，尤其在材料選擇與工藝優(yōu)化上有著深入的研究。

材料選擇：奠定優(yōu)質(zhì)基礎(chǔ)

F91鋼是一種改良型鉻鉬釩合金鋼，具有優(yōu)異的耐熱性和抗氧化性，適用于火電超臨界及超超臨界參數(shù)閥門等關(guān)鍵設(shè)備。其化學(xué)成分和機械性能需嚴(yán)格符合相關(guān)標(biāo)準(zhǔn)，如GB 5310標(biāo)準(zhǔn)。山西永鑫生重工在原材料采購環(huán)節(jié)，會選擇質(zhì)量上乘的F91鋼坯，這些鋼坯經(jīng)過嚴(yán)格的檢驗，包括化學(xué)成分分析、探傷檢測等，確保沒有內(nèi)部缺陷，從源頭上為鍛造高品質(zhì)的F91鍛管鍛件奠定基礎(chǔ)。

工藝優(yōu)化：提升鍛件品質(zhì)

鍛造工藝

在鍛造過程中，山西永鑫生重工嚴(yán)格控制各個參數(shù)。坯料加熱到合適的鍛造溫度范圍（1100-1150℃左右），合適的加熱溫度能降低鋼材的變形抗力，使其易于鍛造，同時避免過熱或過燒等缺陷。采用合適的鍛造設(shè)備，如鍛造錘或液壓機等進行鍛造，并嚴(yán)格控制鍛造比，一般在3-5之間，以確保鍛件的內(nèi)部組織致密，無裂紋、夾雜等缺陷。

熱處理工藝

適當(dāng)?shù)臒崽幚砜梢蕴岣?/span>F91鋼的力學(xué)性能和耐腐蝕性。山西永鑫生重工對F91鍛管鍛件鍛造后進行正火和回火處理。正火溫度一般在1040-1080℃，可以細化晶粒，消除鍛造過程中產(chǎn)生的應(yīng)力；回火溫度在750-780℃左右，目的是調(diào)整材料的硬度和韌性之間的平衡，提高材料的綜合機械性能。

質(zhì)量控制體系

公司建立了完善的質(zhì)量控制體系，涵蓋原材料采購、生產(chǎn)過程控制、成品檢驗等各個環(huán)節(jié)。制定詳細的操作規(guī)程和質(zhì)量標(biāo)準(zhǔn)，確保每一道工序都符合要求。同時，采用超聲波檢測、射線檢測等無損檢測方法，對鍛件進行內(nèi)部缺陷檢查，確保無裂紋、氣孔等缺陷。

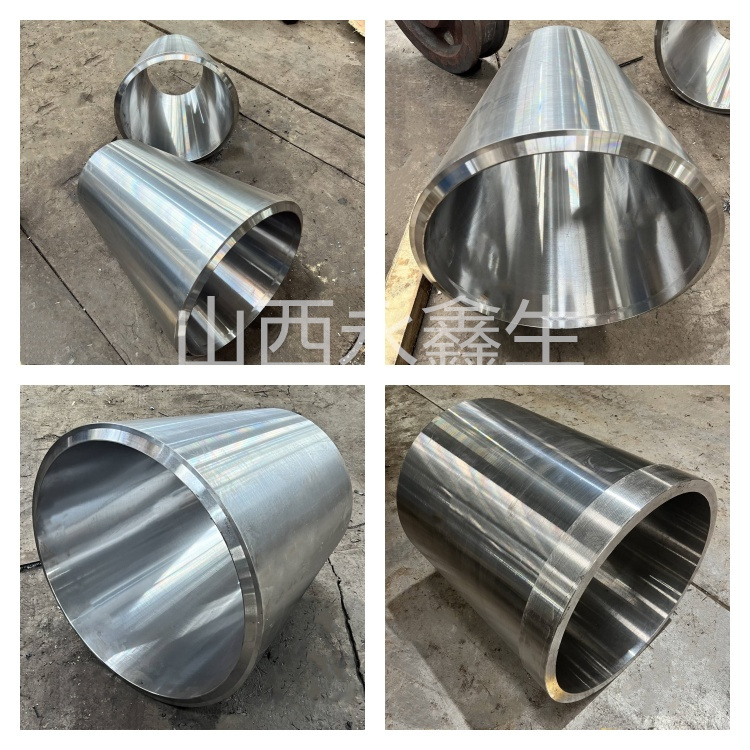

山西永鑫生重工通過精準(zhǔn)的材料選擇和不斷優(yōu)化的工藝，生產(chǎn)出的F91鍛管鍛件質(zhì)量可靠、性能優(yōu)異，廣泛應(yīng)用于多個領(lǐng)域，贏得了客戶的廣泛認可。未來，公司將繼續(xù)在材料和工藝上深入研究，為客戶提供更優(yōu)質(zhì)的產(chǎn)品。

文章原創(chuàng)如需轉(zhuǎn)載請注明山西永鑫生鍛件廠提供！
